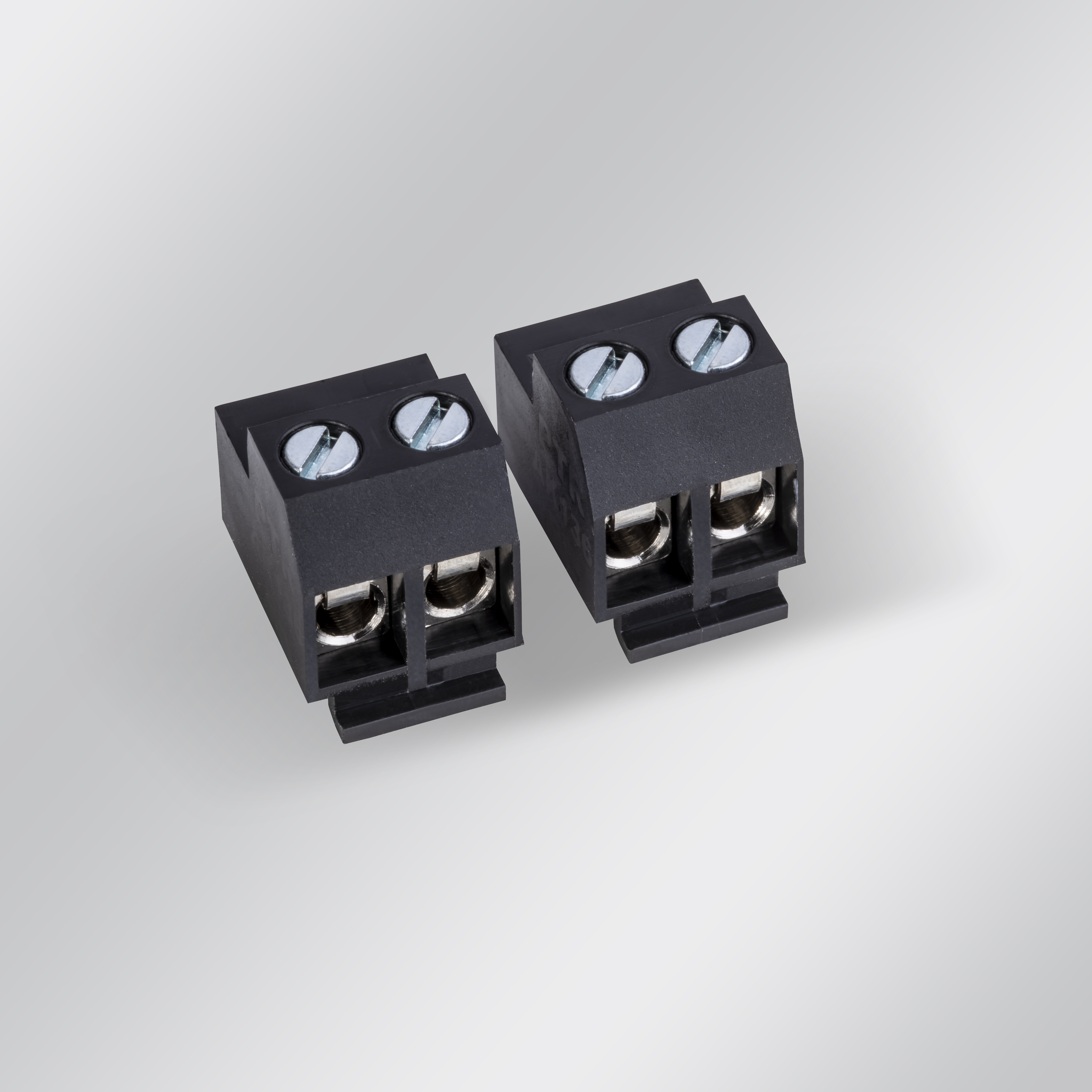

Leiterplattensteckverbinder AK136 für Sicherheitsanwendungen

Mit der Serie AK136 bietet die PTR HARTMANN GmbH einen Leiterplattensteckverbinder im Rastermaß 5.0 mm an, der von oben steckbar ist und sich dadurch besonders zum Einbau in Gehäusen eignet.

Durch die Rastführung an der Unterseite kann die AK136 im Gehäuseboden befestigt werden, während die passende Stiftleiste STL136 auf der Leiterplatte im Gehäuseoberteil Platz findet. Dadurch kann in Sicherheitsanwendungen beim Öffnen des Gehäusedeckels die Stromversorgung des Gerätes unterbrochen werden.

Die AK136 klemmt im Drahtschutzprinzip starre Leiter bis 2.5 mm² und feindrähtige Leiter mit oder ohne Aderendhülse bis 1.5 mm².  Die Stiftleiste STL136 ist in der Standardausführung (Wellenlöten), als Hochtemperaturvariante für THR Lösungen (als VPE und im Gurt) sowie als SMD-Variante, gegurtet, in unterschiedlichen Stiftlängen lieferbar.
